LK-NY55D హై పవర్ DWDM DFB లేజర్
- Direct Current Coupling
- అధిక-గతిశీల-శ్రేణి
- Low Threshold Current
- అధిక అవుట్పుట్ పవర్
- 14pin Butterfly Package
- Operating Case Temperature: -20 to 70℃
- అధిక విశ్వసనీయత
- Up to 100mw high power output
- Polarization Maintaining (PM) fiber
ఉత్పత్తి వివరణ
LK-NY55D laser is designed to serve as high-power, wavelength-specific optical emitter, which is ideal for integration with an external modulator within CATV and DWDM systems. It is particularly suited for applications involving super trunking and distribution. The wavelengths offered by this series adhere to the ITU Grid standards in terms of both range and channel specifications.
This series comes with polarization-maintaining (PM) fiber and features direct current (dc) coupling. It includes an integrated Thermoelectric Cooler (TEC), a thermistor for temperature sensing, and a monitor photodiode for optical power monitoring. The module is housed in a 14-pin butterfly package that is compatible with the OC-48 pin layout, and it incorporates an optical isolator within the package itself.
సాంకేతిక లక్షణాలు
| విద్యుత్ / ఆప్టికల్ లక్షణాలు ( TC = 25 ± 3 ℃ ) | ||||||
|---|---|---|---|---|---|---|
| పరామితి | సిం. | కండిషన్ | min | రకం | మాక్స్ | యూనిట్లు |
| తరచుదనం | f | - | 0.01 | - | 1 | Ghz |
| Bandwidth (-3dB, I=200mA) | S21 | - | 1 | Ghz | ||
| Optical output power | P | 40 mW version, T = Tset, IF = నేనుOP50 mW version, T = Tset, IF = నేనుOP63 mW version, T = Tset, IF = నేనుOP80 mW version, T = Tset, IF = నేనుOP100 mW version, T = Tset, IF = నేనుOP |
40 50 63 80 100 |
- | - | mW |
| Thershold current | ith | బోల్ | - | - | 40 | mA |
| Operation current | Iop | 40 mW version, BOL 50 mW version, BOL 63 mW version, BOL 80 mW version, BOL 100 mW version, BOL |
- - - |
- - - |
280 350 450 580 650 |
mA |
| ఆపరేషన్ వోల్టేజ్ | Vop | BOL, IF = నేనుOP | - | - | 2.5 | V |
| Peak wavelength | λ | T = Tset, IF = నేనుOP | - | 1550 | - | nm |
| Rative intensity noise | రైన్ | - | - | - | -160 | dB / Hz |
| Side-mode suppression ratio | SMSR | 30 | - | - | dB | |
| Polarization extinctionratio | PER | IF = నేనుOP | 17 | - | - | dB |
| Wavelength drift over TC రేంజ్ | Δλటాప్ | T = TOP | - | - | 40 | pm |
| Thermistor resistance | Rth | TOP=25℃ | 9.5 | 10 | 10.5 | KΩ |
| Thermistor Temp. Coefficients | TCTH | TOP=25℃ | - | -4.4 | - | %/°C |
| TEC current | Itec | -20℃<TC<70 | -1.0 | - | 1.5 | A |
| TEC voltage | Vtec | -20℃<TC<70 | -2.0 | - | 3.0 | V |
| RF ఇంపెడెన్స్ | సీను | 40MHz - 1002MHz | 1 | - | 6 | Ω |
| Monitor PD current | Im | IF = IOP, VMPD = -5 V | 0.1 | - | 2.5 | mA |
| Monitor PD Dark current (PD) | Id | IOP = 0 mA, VMPD = -5 V | - | - | 0.2 | uA |
| సాధారణ & సంపూర్ణ గరిష్ట రేటింగ్ | |||||
|---|---|---|---|---|---|
| పరామితి | సిం. | కండిషన్ | Min. | మాక్స్. | యూనిట్ |
| Laser forward DC current | If | - | - | 750 | mA |
| Laser reverse voltage | V | - | - | 2 | V |
| Photodiode Reverse Voltage | VR | - | - | 10 | V |
| ఆపరేషన్ ఉష్ణోగ్రత | టు | - | -20 | + 70 | ° C |
| నిల్వ ఉష్ణోగ్రత | Ts | - | -40 | + 85 | ° C |
| ESD | - | HBM: R = 1500 Ω, C = 100 pF | -500 | 500 | V |
Notes: All laser chips come from wafers that have been certified using a representative lot of devices that must achieve an acceptable yield for burn-in.

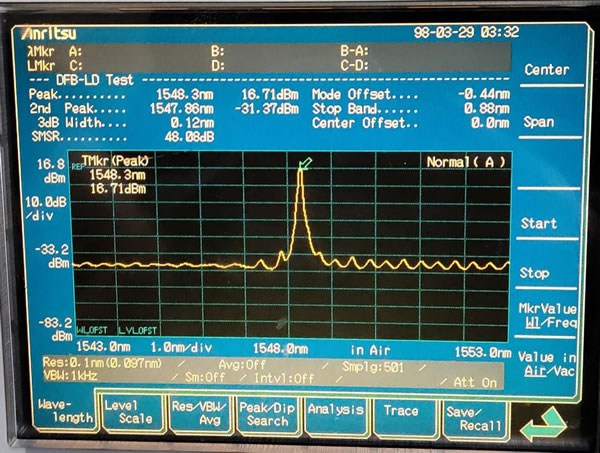

● Typical Data
● Electrical schematic
| Lead# | ఫంక్షన్ | Lead# | ఫంక్షన్ |
| 1 | thermistor | 8 | GND |
| 2 | thermistor | 9 | GND |
| 3 | LD-(Bias) | 10 | NC |
| 4 | PD anode | 11 | GND(LD+) |
| 5 | PD cathode | 12 | RF IN |
| 6 | Cooler+ | 13 | GND(LD+) |
| 7 | Cooler- | 14 | NC |

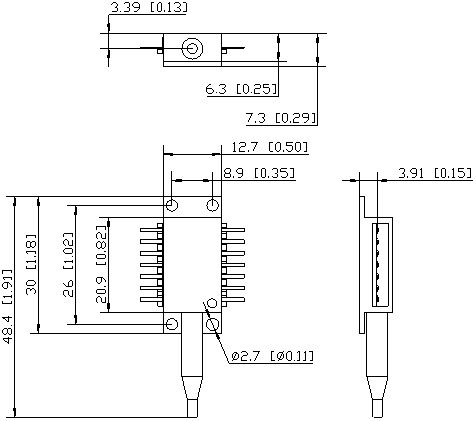

● కొలత మరియు పిన్లు (యూనిట్: మిమీ[అంగుళం])
RF Connector: SMA
● Ordering Information
షీట్ 1:
| కోడ్ | వివరణ |
| 55 | DWDM High Power 14PIN butterfly package |
షీట్ 2:
| కోడ్ | ఆప్టికల్ పవర్ |
| 040 | 40mW |
| 050 | 50mW |
| 063 | 63mW |
| 100 | 100mW |
షీట్ 3:
| ఛానల్ | ఫ్రీక్వెన్సీ (THz) | కేంద్ర తరంగదైర్ఘ్యం (nm) | ఛానల్ | ఫ్రీక్వెన్సీ (THz) | కేంద్ర తరంగదైర్ఘ్యం (nm) | |
| C01 | Any desired custom wavelength | C37 | 193.7 | 1547.72 | ||
| C02 | Non-ITU, 1547 nm – 1560 nm | C38 | 193.8 | 1546.92 | ||
| C03 | Non-ITU, 1557 nm – 1560 nm | C39 | 193.9 | 1546.12 | ||
| C04 | Non-ITU, 1530 nm – 1560 nm | C40 | 194 | 1545.32 | ||
| C15 | 191.5 | 1565.50 | C41 | 194.1 | 1544.53 | |
| C16 | 191.6 | 1564.68 | C42 | 194.2 | 1543.73 | |
| C17 | 191.7 | 1563.86 | C43 | 194.3 | 1542.94 | |
| C18 | 191.8 | 1563.05 | C44 | 194.4 | 1542.14 | |
| C19 | 191.9 | 1562.23 | C45 | 194.5 | 1541.35 | |
| C20 | 192 | 1561.41 | C46 | 194.6 | 1540.56 | |
| C21 | 192.1 | 1560.61 | C47 | 194.7 | 1539.77 | |
| C22 | 192.2 | 1559.79 | C48 | 194.8 | 1538.98 | |
| C23 | 192.3 | 1558.98 | C49 | 194.9 | 1538.19 | |
| C24 | 192.4 | 1558.17 | C50 | 195 | 1537.4 | |
| C25 | 192.5 | 1557.36 | C51 | 195.1 | 1536.61 | |
| C26 | 192.6 | 1556.55 | C52 | 195.2 | 1535.82 | |
| C27 | 192.7 | 1555.75 | C53 | 195.3 | 1535.04 | |
| C28 | 192.8 | 1554.94 | C54 | 195.4 | 1534.25 | |
| C29 | 192.9 | 1554.13 | C55 | 195.5 | 1533.47 | |
| C30 | 193 | 1553.33 | C56 | 195.6 | 1532.68 | |
| C31 | 193.1 | 1552.52 | C57 | 195.7 | 1531.9 | |
| C32 | 193.2 | 1551.72 | C58 | 195.8 | 1531.12 | |
| C33 | 193.3 | 1550.92 | C59 | 195.9 | 1530.33 | |
| C34 | 193.4 | 1550.12 | C60 | 196 | 1529.55 | |
| C35 | 193.5 | 1549.32 | C61 | 196.1 | 1528.77 | |
| C36 | 193.6 | 1548.51 | C62 | 196.2 | 1527.99 | |
షీట్ 4:
| కోడ్ | వివరణ |
| PM | PM-FC/APC fiber connector, 0.9mm, 1m length |
● జాగ్రత్తలు
ఫైబర్ దెబ్బతినకుండా నివారించడానికి ఫైబర్ వంపు వ్యాసార్థం 20 మిమీ కంటే తక్కువ ఉండకూడదు.
ఆప్టో-సర్క్యూట్కు ఫైబర్ కప్లింగ్ ఫేసెట్ను కనెక్ట్ చేసే ముందు అది శుభ్రంగా ఉందని నిర్ధారించుకోండి.
నిల్వ, రవాణా మరియు వినియోగంలో తగిన ESD రక్షణ అవసరం.
అప్లికేషన్స్
CATV
DWDM
Free Space Optics
Super trunking and distribution、
Signal Transmission in Optical Networks
