LK-NYCMD CWDM మైక్రోవేవ్ DFB లేజర్ మాడ్యూల్

LK-NYCMD laser is a high-performance, directly modulated Distributed Feedback (DFB) laser designed to excel in linear fiber optic communications for applications requiring extremely broad bandwidths. This series serves as a superior substitute to coaxial cable systems for the transmission of high-frequency signals at 12 GHz or 18 GHz.

By preserving the integrity of the RF signal in its original form, LK-NYCMD series enhances the reliability of microwave communication networks. Due to these characteristics, the series markedly improves signal quality across a range of applications, such as remote antenna control, telemetry, distribution of timing and reference signals, as well as measurement and delay line systems.

LK-NYCMD incorporates optical isolator, thermoelectric cooler (TEC), thermistor, laser diode chip, and monitor photodiode, all of which are sealed within a robust 7-pin butterfly package to ensure hermetic protection and maintain optimal performance.

• అధిక-వేగ డేటా కమ్యూనికేషన్లు

• యాంటెన్నా రిమోటింగ్

• సెల్యులార్ మరియు PCS నెట్‌వర్క్‌లు

• అనలాగ్ RF లింకుల ప్రసారం

• మిలిటరీ కమ్యూనికేషన్స్

• ట్రాకింగ్, టెలిమెట్రీ మరియు నియంత్రణ

• టెలిమెట్రీ సిస్టమ్స్

• సైనిక మరియు రక్షణ వ్యవస్థలు

● సాధారణ డేటా

(λ: CWDM, TC =25 ℃)

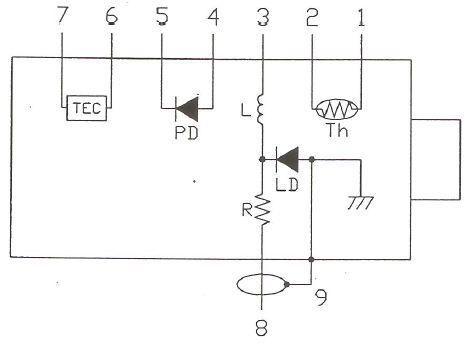

● విద్యుత్ రేఖాచిత్రం

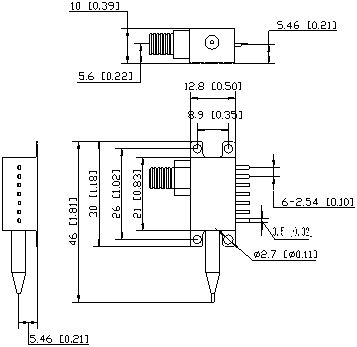

● Outline drawings(Unit: mm)

RF కనెక్టర్: SMA

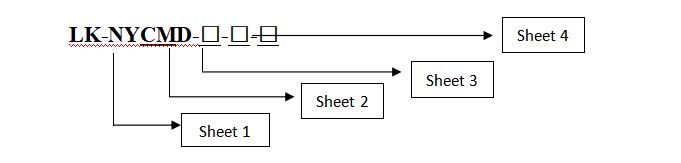

● ఆర్డర్ సమాచారం

షీట్ 1:

షీట్ 2:

షీట్ 3:

షీట్ 4:

●జాగ్రత్తలు

• ఫైబర్ దెబ్బతినకుండా నివారించడానికి ఫైబర్ వంపు వ్యాసార్థం 20 మిమీ కంటే తక్కువ ఉండకూడదు.

• ఆప్టో-సర్క్యూట్‌కు ఫైబర్ కప్లింగ్ ఫేసెట్‌ను కనెక్ట్ చేసే ముందు అది శుభ్రంగా ఉందని నిర్ధారించుకోండి.

• నిల్వ, రవాణా మరియు వినియోగంలో తగిన ESD రక్షణ అవసరం.
