LK-HHPD హై స్పీడ్ InGaAs ఫోటోడిటెక్టర్
- Wide Bandwidth ，High Speed
- High Responsivity
- విలీనమైన బయాస్-టి
- High saturation Input
- హెర్మెటికల్లీ సీల్డ్, SMA కనెక్టర్
- తక్కువ డార్క్ కరెంట్, అధిక సిగ్నల్-టు-నాయిస్ నిష్పత్తి.
- చిన్న ఫార్మ్ ఫ్యాక్టర్.
ఉత్పత్తి వివరణ
LK-HHPD is a high-speed detector module suitable for digital and analog applications, featuring an InGaAs PIN photodiode that covers wavelengths from 1250 to 1650 nm. It offers 12 GHz or 18 GHz bandwidths and runs on +5V power. The module is compatible with standard single-mode 9/125μm fiber and has an SMA connector for RF output with a 50 ohm impedance match.
LK-HHPD suitable for high-data-rate applications, it is hermetically sealed to protect against environmental factors, ensuring reliability and longevity. It has a lightweight design, with a mass of less than 23 grams, which is beneficial for portable or space-constrained applications. The module is certified in compliance with the Restriction of Hazardous Substances (RoHS) Directive 2.0, demonstrating adherence to environmental and safety standards.
సాంకేతిక లక్షణాలు
| సాధారణ & సంపూర్ణ గరిష్ట రేటింగ్ | ||||
|---|---|---|---|---|
| పరామితి | సిం. | రకం | రేటింగ్ | యూనిట్ |
| నిల్వ ఉష్ణోగ్రత పరిధి | TSTG | -45 +85 | -55 +100 | ℃ |
| ఆపరేటింగ్ కేస్ ఉష్ణోగ్రత పరిధి | TC | 25 | -40 ～ +85 | ℃ |
| బయాస్ వోల్టేజ్ | VR | 5 | +4.75 ～ +5.25 | V |
| ఆప్టికల్ ఇన్పుట్ పవర్ | పిన్ | 0 | + 13 | dBm |
| బర్న్-అవుట్ ఆప్టికల్ పవర్ | PB | - | + 16 | dBm |
| సీసం సోల్డరింగ్ ఉష్ణోగ్రత | Tp | 280 (10సె) | 330 (10సె) | ℃ |
| విద్యుత్ / ఆప్టికల్ లక్షణాలు ( TC = 22 ± 3℃ ) | ||||||
|---|---|---|---|---|---|---|
| పరామితి | సిమ్ | పరీక్ష పరిస్థితి | పారామీటర్ విలువలు | యూనిట్ | ||
| తరంగదైర్ఘ్యం పరిధి | λ | - | 1000 ～ 1650 | nm | ||
| ఫ్రీక్వెన్సీ పరిధి | - | - | X - Band | కు - బ్యాండ్ | - | |
| చిన్న సిగ్నల్ బ్యాండ్విడ్త్ | f-3dB | TC = 22 ± 3℃ | 0.3 ～ 12 | 0.8 ～ 18 | GHz | |
| బాధ్యత | Re | VR =+5 V, Pin = 10mW | λ = 1310 nm | ≥ 0.75 | ≥ 0.75 | A / W |
| λ = 1550 nm | ≥ 0.7 | ≥ 0.7 | ||||
| అవుట్పుట్ VSWR | VSWR | - | 2 | 2.2 | - | |
| వ్యాప్తి సమతలం | A | TC =-45～+85 ℃ | ≤ ±1.5 | dB | ||
| సంతృప్త ఆప్టికల్ పవర్ | Ps | VR =+5 V, λ = 1550 nm AC మాడ్యులేటెడ్ |
13 | dBm | ||
| సంతృప్త RF అవుట్పుట్ పవర్ | Pబయటకు | - | -10 | dBm | ||
| డార్క్ కరెంట్ | Id | VR = 5 V | 10 | nA | ||
| అవుట్పుట్ ఇంపెడెన్స్ | RL | - | 50 | Ω | ||
● Typical Responsivity Curves

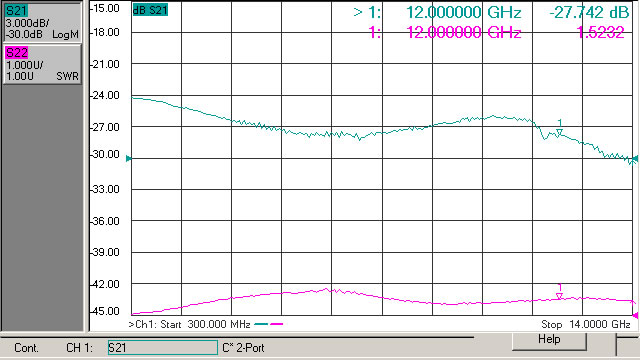

（ Fig. 1 X - Band Photodetector Frequency Response）
（ Fig. 2 Ku - Band Photodetector Frequency Response）

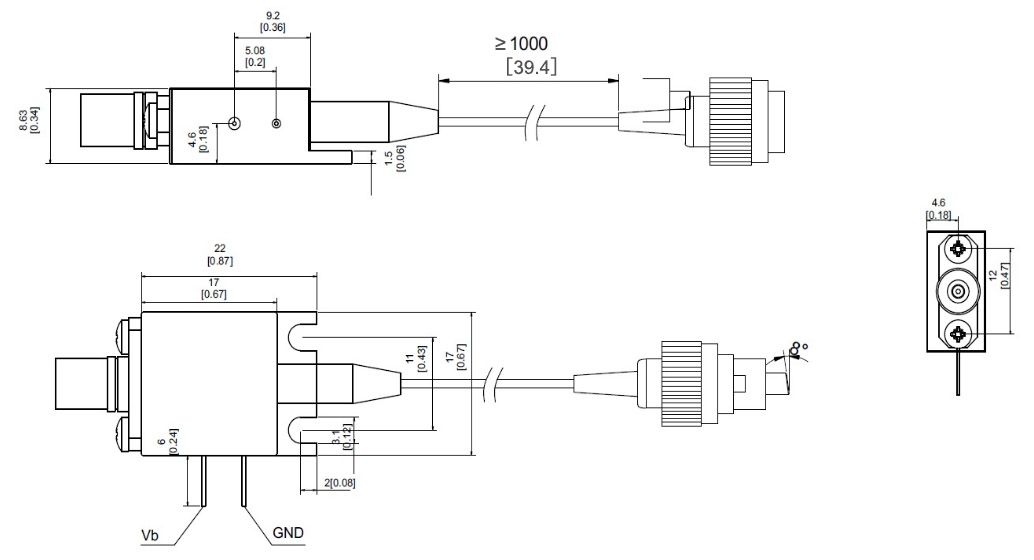

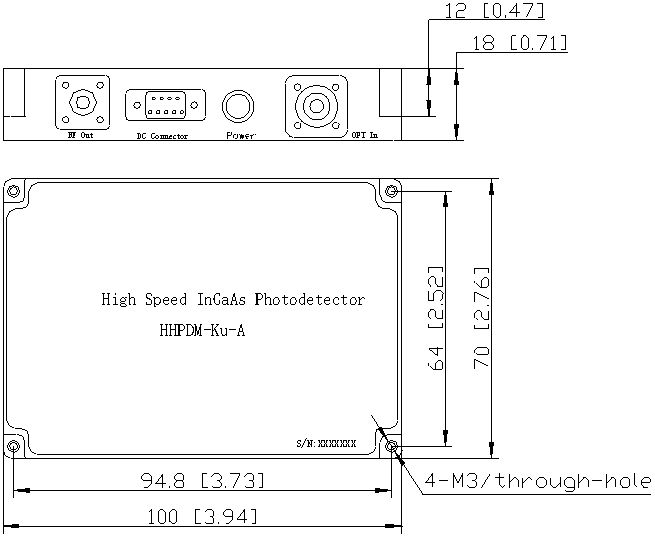

● Dimension and Pins (Unit: inch)
RF Connector： SMA Connector
●సమాచారం ఆర్డరింగ్
షీట్ 1:
| కోడ్ | అనలాగ్ బ్యాండ్విడ్త్ |
| X | 0.3 ～ 12 GHz |
| Ku | 0.8 ～ 18 GHz |
షీట్ 2:
| కోడ్ | కనెక్టర్ పద్ధతి | ప్రధానంగా ప్రత్యేక |
| N | కనెక్టర్ లేదు | సింగిల్-మోడ్ 9 / 125 μm ఫైబర్ పిగ్టెయిల్ |
| A | FC / APC |
● జాగ్రత్తలు
The fiber bending radius no less than 20mm for avoiding fiber damaged.
ఆప్టో-సర్క్యూట్కు ఫైబర్ కప్లింగ్ ఫేసెట్ను కనెక్ట్ చేసే ముందు అది శుభ్రంగా ఉందని నిర్ధారించుకోండి.
నిల్వ, రవాణా మరియు వినియోగంలో తగిన ESD రక్షణ అవసరం.
మా ప్రామాణిక ఫోటోడిటెక్టర్లన్నింటినీ మాడ్యూల్స్గా అనుకూలీకరించవచ్చు!
అప్లికేషన్స్
ఆప్టికల్-ఫైబర్ కమ్యూనికేషన్
రాడార్ సమాచార ప్రాసెసింగ్
ఎలక్ట్రానిక్ వార్ఫేర్
అధిక-వేగ సిగ్నల్ పరీక్ష మరియు కొలత
భద్రత మరియు నిఘా
