LK-D-SS-12-T సిరీస్ ఆప్టికల్ డిలే లైన్ & ఆప్టికల్ సిమ్యులేటర్
- బ్యాండ్విడ్త్ 12GHz వరకు
- అధిక డైనమిక్ పరిధి
- విస్తృత ఉష్ణోగ్రత అనువర్తనం
- తక్కువ వ్యాప్తి ప్రతిస్పందన
- అనుకూలీకరించిన సమయ జాప్యాలు
ఉత్పత్తి వివరణ

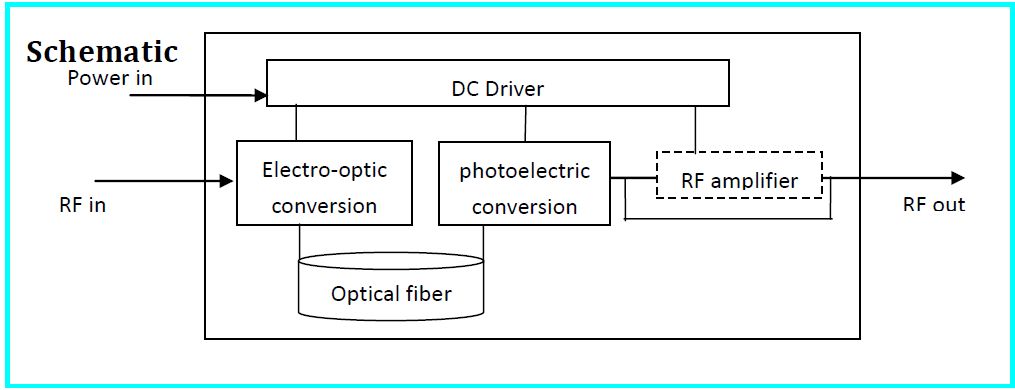

Relying on microwave photonics technology, the LK-D-SS-12-T series of optical delay lines and optical simulators provide excellent performance and are widely used in radar testing, signal processing, phased array antennas, antenna simulation and phase noise testing. The devices are able to operate efficiently across the entire L/S/C/X frequency band with low insertion loss, high dynamic range, strong electromagnetic isolation, and the ability to handle unmeasurable triple transmission signals. These features make it ideal for high-precision optical and microwave signal processing.
సాంకేతిక లక్షణాలు
విద్యుత్ / ఆప్టికల్ లక్షణాలు
| పరామితి | పారామీటర్ విలువలు | యూనిట్ | ప్రధానంగా ప్రత్యేక | ||
| min | సాధారణ | మాక్స్ | |||
| ఫ్రీక్వెన్సీ రేంజ్ | 1 | - | 12 | GHz | |
| వ్యాప్తి సమతలం | - | ± 2 | ± 2.5 | dB | |
| సమయం ఆలస్యం | 0.01 | - | 150 | us | అనుకూలీకరించిన |
| ఆలస్యం ఖచ్చితత్వం | -5‰ | - | +5‰ | - | |
| చొప్పించడం నష్టం | 0 | 20 | 30 | dB | అనుకూలీకరించిన |
| ఇన్పుట్ VSWR | - | 1.8 | 2 | - | |
| అవుట్పుట్ VSWR | - | 1.8 | 2 | - | |
| ఆటంకం | - | 50 | - | Ω | |
| ఇన్పుట్ 1 dB కంప్రెషన్ | - | + 13 | + 17 | dBm | |
| స్పురియస్ సిగ్నల్ రిజెక్షన్ రేషియో | 60 | - | - | dBc | |
| నాయిస్ ఫిగర్ | - | 45 | 55 | dB | 5us, 25℃ |
| ఉష్ణోగ్రత ఆపరేట్ | -55 | - | + 85 | ℃ | ఆర్డర్ సమాచారాన్ని చూడండి |
| నిల్వ ఉష్ణోగ్రత | -55 | - | + 85 | ℃ | |
| సాపేక్ష ఆలస్యం మరియు ఉష్ణోగ్రత | - | - | 7 | ppm/℃ | |
| చొప్పించే నష్టం vs. ఉష్ణోగ్రత | - | 2 | 4 | %/℃ | |
కనెక్టర్ వివరణ & విద్యుత్ సరఫరా
| పిన్ | 1, 2 | 3, 4, 5 | 6, 7 | 8, 9 |
| వోల్టేజ్ | NC | GND | + 12V | NC |
| ప్రస్తుత రేటింగ్ | - | - | 0.3 | - |
| మాక్స్ కరెంట్ | 1 |

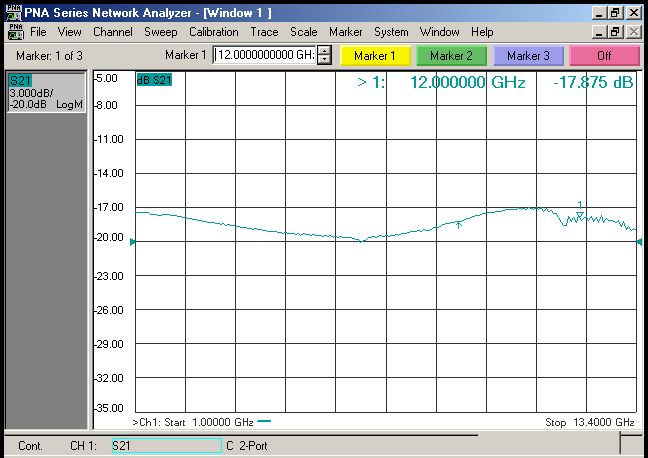

విలక్షణ ప్రతిస్పందన వక్రతలు (25℃)

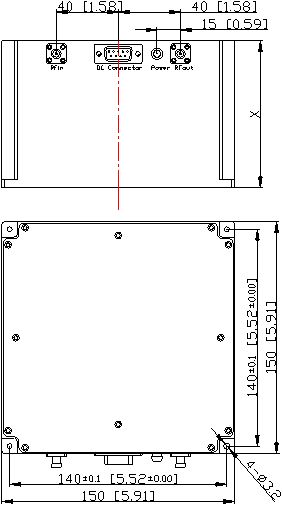

కొలత మరియు పిన్లు (యూనిట్: మిమీ[అంగుళం])
RF కనెక్టర్: SMA-K (కస్టమైజ్డ్)
DC కనెక్టర్: DE-9PS (కస్టమైజ్డ్)
| ఉత్పత్తి రకం | LK-D-SS-12-TG | ప్రధానంగా ప్రత్యేక | |||||
| సమయ జాప్యం (మనం) | 8 | 20 | 35 | 50 | 60 | 80 | ప్రామాణిక |
| X (మి.మీ.) | 37 | 50 | 65 | 80 | 90 | 110 | |
| ఉత్పత్తి రకం | LK-D-SS-12-TP | ప్రధానంగా ప్రత్యేక | |||||
| సమయ జాప్యం (us) | 8 | 35 | 60 | 80 | 110 | 150 | కాంపాక్ట్ |
| X (మి.మీ.) | 20 | 45 | 55 | 65 | 78 | 95 | |
సమాచారం ఆర్డరింగ్
| ఉత్పత్తి రకం | ప్యాకేజీలు | నాణ్యత స్థాయిలు | ఉష్ణోగ్రత ఆపరేట్ | నిల్వ ఉష్ణోగ్రత |
| LK-D-SS-12-TGI | ప్రామాణిక | పరిశ్రమ-స్థాయి | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-12-TGM | మధ్యస్థ-శ్రేణి | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-12-TGS | ప్రత్యేక శ్రేణి | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ | |
| LK-D-SS-12-TPI | కాంపాక్ట్ | పరిశ్రమ-స్థాయి | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-12-TPM | మధ్యస్థ-శ్రేణి | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-12-TPS | ప్రత్యేక శ్రేణి | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ |
ప్రధానంగా ప్రత్యేక：1. T is the maximum of delay line which unit is microsecond(us).
అప్లికేషన్స్
రాడార్ పరీక్ష/క్రమాంకనం
సిగ్నల్ ప్రాసెసింగ్
ఎలక్ట్రానిక్ యుద్ధం
Phased antenna array
యాంటెన్నా అనుకరణ
