LK-NYC04D DML DFB ట్రాన్స్మిటర్
- DML DFB Laser Technology
- అధిక-గతిశీల-శ్రేణి
- Bandwide better than 4GHz
- CWDM Wavelength Compatibility
- తక్కువ శక్తి వినియోగం
- తక్కువ ధర
ఉత్పత్తి వివరణ
LK-NYC04D DML Transmitter is primarily comprised of DML DFB laser, automatic optical power control circuit, voltage stabilizing conversion circuit, and monitoring indication circuit. This transmitter features DML laser wavelengths that align with the CWDM standard, specifically at 1270nm, 1290nm, 1310nm, 1330nm, 1350nm, and 1370nm.
It offers a modulation bandwidth that exceeds 4GHz and can deliver an output power surpassing 2mW. The module operates on a single positive power supply and is designed to function reliably within a voltage range from +7V to +36V. Additionally, the module is equipped with an indicator that confirms the normalcy of both the power supply and the optical power output, facilitating ease of monitoring and maintenance.
సాంకేతిక లక్షణాలు
సంపూర్ణ గరిష్ట రేటింగ్లు
| పరామితి | చిహ్నం | Min. | రకం. | మాక్స్. | యూనిట్ |
| నిల్వ ఉష్ణోగ్రత | TSTG | -40 | + 25 | + 70 | ℃ |
| ఆపరేషన్ ఉష్ణోగ్రత | TC | -20 | + 25 | + 55 | ℃ |
| RF ఇన్పుట్ పవర్1 | Pin | - | 0 |
+ 17 | dBm |
| వోల్టేజ్ | Vin | +7 | + 12 | + 36 | V |
Optical and Electrical Specification (TC = 25℃)
| పరామితి | మోడల్ | చిహ్నం | Min. | రకం. | మాక్స్. | యూనిట్ | ప్రధానంగా ప్రత్యేక |
| తరంగదైర్ఘ్యం | UC | λ | 1270 | 1310 | 1370 | nm | ITU ప్రమాణం |
| LC | - | CWDM | - | ||||
| ఫ్రీక్వెన్సీ (3dB) | - | f3dB | 0.1 | - | 4 | GHz | - |
| ఆప్టికల్ అవుట్పుట్ పవర్ | - | P | - | 1 | - | mW | - |
| సాపేక్ష తీవ్రత శబ్దం | UC | రైన్ | - | - | -150 | dBc/Hz | - |
| LC | - | - | -155 | ||||
| VSWR | - | VSWR | - | - | 2 | ||
| ఇన్పుట్ 1 dB కంప్రెషన్ | - | - | - | + 10 | - | dBm | - |
విద్యుత్ సరఫరా (TC = 22±3℃)
| పరామితి | Min. | రకం. | మాక్స్. | యూనిట్ |
| వోల్టేజ్ | +7 | + 12 | + 36 | V |
| ప్రస్తుత(2) | 0.03 | 0.1 | 0.15 |
A |
(1)పరీక్ష పరిస్థితి: Vin=+12V.
● సాధారణ డేటా

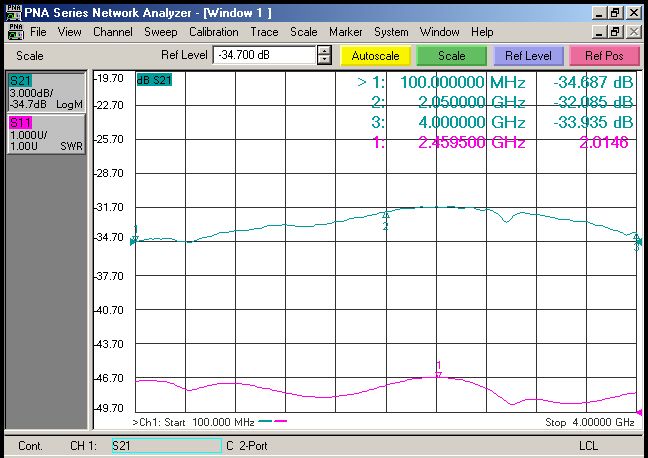

Fig. 1 LK-NYC04D-CL DML DBF Laser Typical Frequency Curve
Fig. 2 LK-NYC04D-UC DML DBF Laser Typical Frequency Curve
● Typical spectral curve

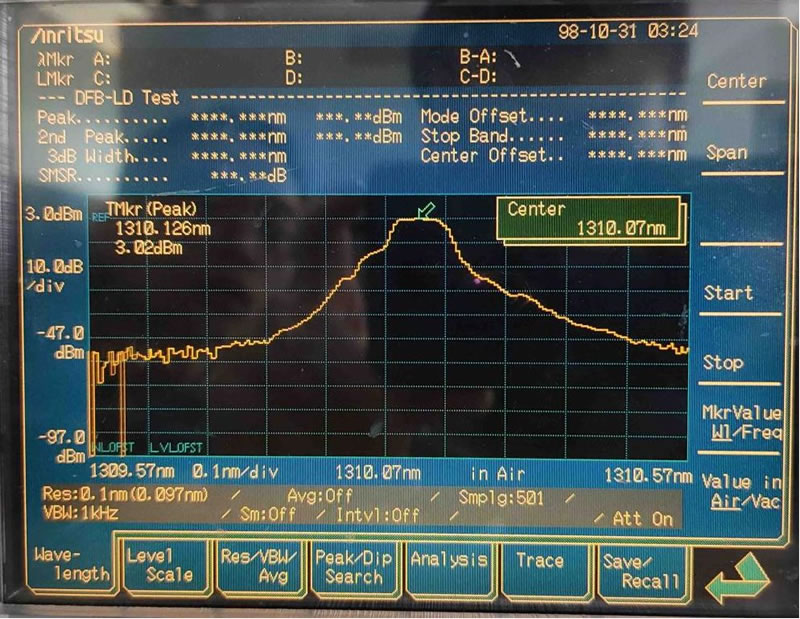

Fig. 3 LK-NYC04D DML DBF Laser Typical spectrum Curve
● కొలత ప్రమాణం: మి.మీ [అంగుళం]

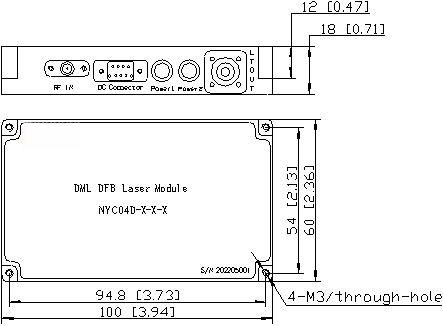

Figure 4 LK-NYC04D DML DBF Transmitter Dimension
RF కనెక్టర్: SMA
పవర్ కనెక్టర్: J30J-9-ZKP
● Order Information
షీట్ 1:
| మోడల్ | Typical Wavelength |
| UL | 1310nm |
| CL | CWDM (Optional wavelength) |
షీట్ 2:
| మోడల్ | పవర్ |
| 00 | 1mW |
| 02 | 2mW |
| 04 | 4mW |
| 06 | 6mW |
Sheet3：
| మోడల్ | కనెక్టర్ | ప్రధానంగా ప్రత్యేక |
| N | తోబుట్టువుల | అచ్చు |
| A | FC / APC | Standard 9/125μm SM Fiber |
| P | FC / PC | Standard 9/125μm SM Fiber |
అప్లికేషన్స్
Antenna Remoting
Cellular and PCS Networks
అనలాగ్ RF లింకుల ప్రసారం
Tracking, Telemetry, and Control
Broadband wireless communication
